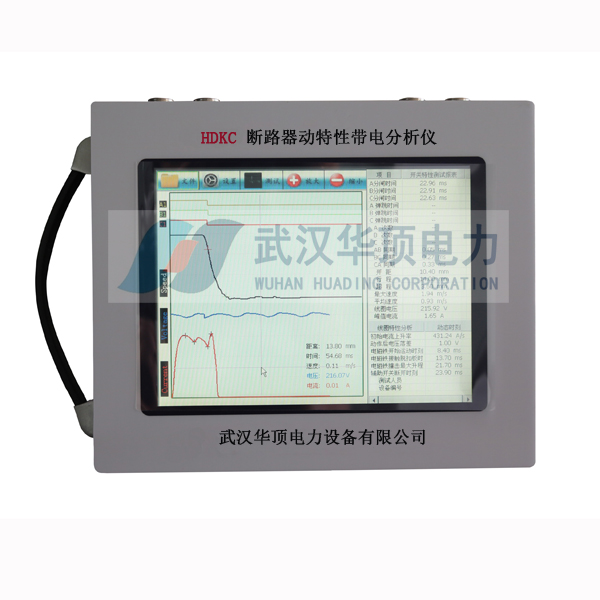

HDKC手持式断路器动特性带电分析仪使用方法
- 概述:
HDKC手持式断路器动特性带电分析仪是专用于断路器机构状态监测的装置,根据DL/T 846.3-2004、GDW11366-2014标准,既支持带电测试又能离线测试两种模式。断路器在运行中,通过断路器分(或合)闸线圈的电流、电压及主回路CT二次测三相电流等波形曲线图谱分析,对断路器操作机构的状态做出诊断,如:机构卡涩、油脂固化凝结、分/合闸线圈状态、辅助点失效、蓄电池稳定、合(分)闸时间、三相不同期性等。
- 仪器特点:
- 本仪器为工控机,主板基于CortexTM-A8,主频1GHZ,闪存
1GB,开机速度快仅需16秒。
- 进口8.4寸彩色触摸屏,windows操作系统,人性化操作界
面直观,便于现场操作人员使用。
3、存储容量大,可保存30000组数据。
4、支持中英文输入。
5、配备U盘接口,可直接把数据保存到U盘,也可以把数据传
到电脑保存,通过专业软件进行分析打印。
6、内置大容量锂电池,待机时间长达20小时。
7、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真
空开关、油开关,开关动作一次,得到所有数据及图形。
- 内含包络线,通过标准数据和刚测量出来的同类型断路器的数
据进行分析比对,及时发现问题。
三、技术参数:
1、时间测量:0~20S,0~999ms分辨率0.01ms,≥999ms分辨率0.1ms,精度:0.05%±2个字。
离线模式:三路断口分、合闸时间及不同期性、弹跳次数、弹跳时间;
在线模式:三路断口分、合闸时间及不同期性.
2、速度及行程测量(离线模式):
刚分、刚合速度,分、合闸瞬时速度,分、合闸最大速度及平
均速度;
总行程、开距、超程、过冲行程、返弹行程;
3、测速范围(离线模式):
0.1mm传感器 0.01~5.00m/s;
360°角度传感器 1周波/ 0.25°。
4、传感器测量范围(离线模式):
直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm。
360线传感器:360о,测量范围:0-999mm,分辨率:0.25о。
- 仪器电源:DC12V(请使用专用适配器充电),如使用时间超过两小时,请当天进行补充电量,如果三个月未内使用,也请进行补充电量,充电时间不小于5小时,不大于8小时。
- 线圈电流(在线模式):0~200A,传感器100mv对应最大电流20A,10mv对应最大电流200A。
- 线圈电压(在线模式):DC10~300V。
- 主机体积:240*200*70mm
- 使用环境:-20℃~+50℃,相对湿度:≤90%。
-
外触发:停电模式下,采集外部电压为触发信号,红色夹子接合线圈,绿色夹子接分闸线圈,两根黑色线接线圈负极。
A1B1C1:停电模式下,采集三相断口信号。A1(黄线)、B1(绿线)、C1(红线)接动触头,还有一根黑线接静触头(静触头三相短接接地)。
速度传感器:停电模式下,传感器接动触头或捌臂测量速度。
CT二次采样:在线模式下,交流钳形CT,测量主回路CT二次测电流。
电流传感器:交直流传感器,测量分合闸线圈电流。
直流电压电压采样:采集线圈电压,黑色接电源负,红色接电源正。
USB:数据上传U盘或外接鼠标操作。
R232:计算机联机接口,控制仪器测试。
充电接口:使用专用充电器进行充电,充时间大概6小时。
电源开关:测试完成直接关机,不必退出。
- 菜单操作说明:
- 文件菜单:
-
新建new:表示刷新,恢复到主界面。
打开open:表示打开已保存的数据。
保存save:表示保存当前测试的数据,文件名自动生成,以当前日期命名,方便查找,也可以自己命名存储。
将文件发送到U盘:点击此菜单,将所有数据上传到U盘。
生成电流图形包络线:点击此菜单,将当前测量的数据生成包络线(作为标准)。
保存包络线文件:点击此菜单,将生成电流图形的包络线保存到该文件夹中,作为标准,重命名时请输入正确的型号(例如:VS1合闸)
将文件发送到U盘:点击此菜单,将所有数据上传到U盘。
消除包络线显示:点击此菜单,将生成的包络线取消。
3、设置菜单:
-
-
参数设备:点击此菜单,进行开关类型、采集时间、传感器选择、速度定义等设置。如下图:
-
-
附加信息:点击此菜单,填写测试人员及设备信息。
测试结果分析:此菜不用,直接可分析。
测试图文分析:此菜单不用,直接可分析。
笔针效验:如触摸屏失效,请点击此菜单进行校准定位。
键盘选择:点击此菜单,大小键盘的选择。
时间日期:点击此菜单,设置当前年月日期。
六、测试步骤:

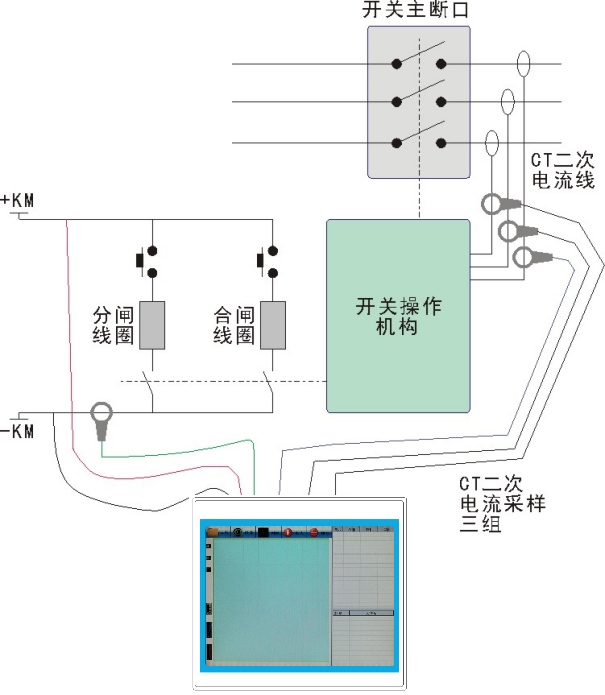

①、带电接线方式:
-
-

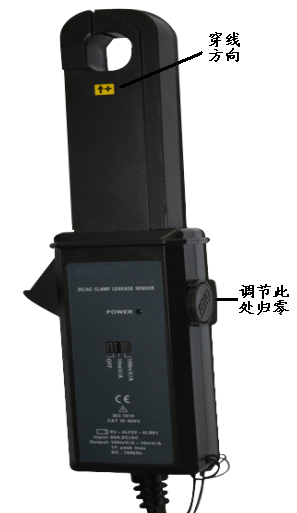

②、由于直流电流钳可受剩磁影响,电流显示不为零,请调节直流电流钳上的调零旋钮,并在屏幕上观察零点变化,调节到0.00A附近时即可。电流钳夹电流线时,请从正面穿过去,如从反面穿过去电流为负,不显示数据。
-
-
③、确认无误后,按测试菜单开始测试,如下图:
-
-

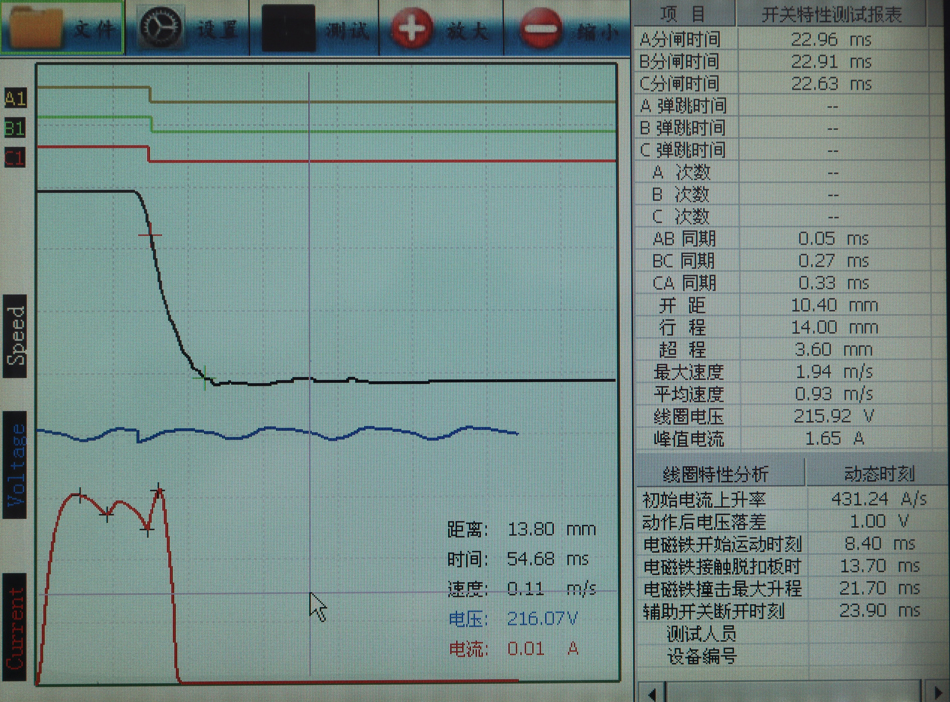

④、开关动作后,仪器自动显示测试结果
-

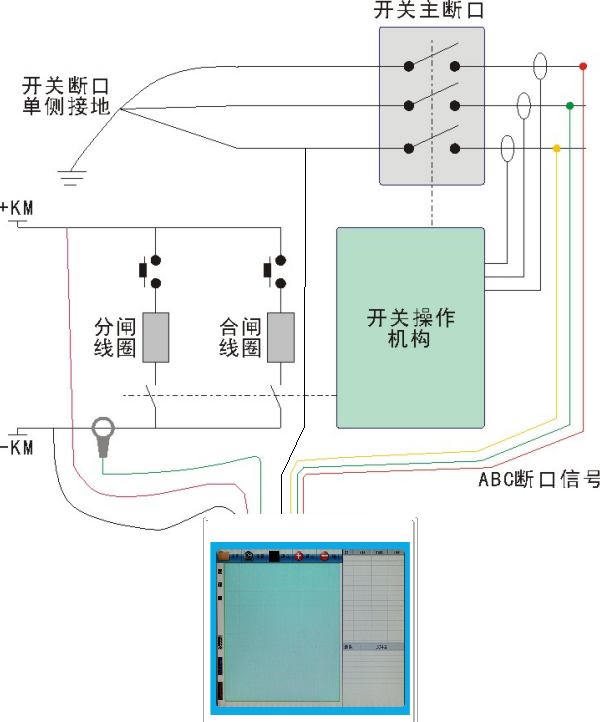

⑤、不带电接线方法:
七、仪器组成
⑴、断路器动特性带电分析仪 1套
⑵、专用电源适配器 1只
⑶、直流电流钳 1只
⑷、交流电流钳 3只
⑸、直流电压线 1套
⑹、离线断口线 1套
⑺、50mm直线传感器 1套
⑻、3600旋转传感器 1套
⑼、外触发测试线 1套
⑽、万向支架 1个
⑾、3相短接线 1根
⑿、接地线 1根
⒀、便携包装箱 1个
